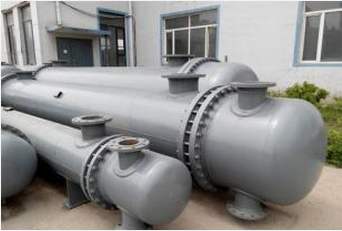

固定管板式换热器是指管束两端管板采用焊接方法与壳体固定连接的管壳式换热器。管板与壳体焊接后也可兼作法兰，与管箱法兰用螺栓连接。结构简单，在保证相等传热面的条件下所需的壳体内径较小。苏州珅创为大家讲一下固定管板式换热器的结构特点。

固定管板式换热器管程和壳程中，流过不同温度的流体，通过热交换完成换热。当两流体的温度差较大时，为了避免较高的温差应力，通常在壳程的适当位置上，增加一个补偿圈(膨胀节)。当壳体和管束热膨胀不同时，补偿圈发生缓慢的弹性变形来补偿因温差应力引起的热膨胀。

结构特点：

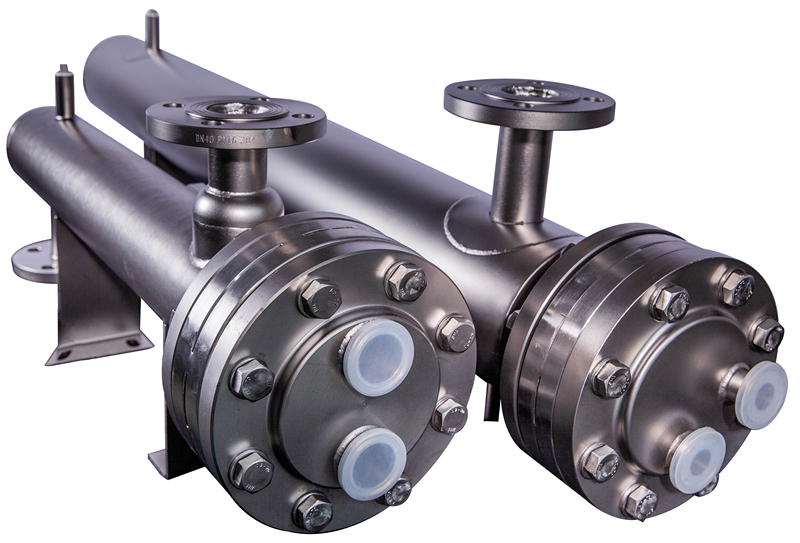

固定管板式换热器由管箱、壳体、管板、钢管等零部件组成，其结构较紧凑，排管较多，在相同直径下面积较大，制造较简单。

其结构特点是在壳体中设置有管束，管束两端用焊接或胀接的方法将管子固定在管板上，两端管板直接和壳体焊接在一起，壳程的进出口管直接焊在壳体上，管板外圆周和封头法兰用螺栓紧固，管程的进出口管直接和封头焊在-起，管束内根据换热管的长度设置了若干块折流板。

这种换热器管程可以用隔板分成任何程数，固定管板式换热器结构简单，制造成本低，管程清洗方便，管程可以分成多程，壳程也可以分成双程，规格范围广，故在工程上广泛应用。壳程清洗困难，对于较脏或有腐蚀性的介质不宜采用。

当膨胀之差较大时，可在壳体上设置膨胀节，以减少因管、壳程温差而产生的热应力。具有旁路渗流较小、锻件使用较少，造价低、无内漏、传热面积比浮头式换热器大20%-30%等优点。

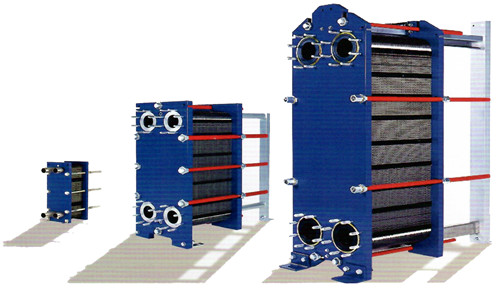

苏州珅创洁净科技有限公司生产的管壳式换热器，洁净管壳式换热器，毛细管管换热器，无菌及换热器，U型管换热器，板式换热器以及无菌级磁力搅拌广泛应用于制药，食品，饮料，精细化工等领域。欢迎电话咨询：18013220992
